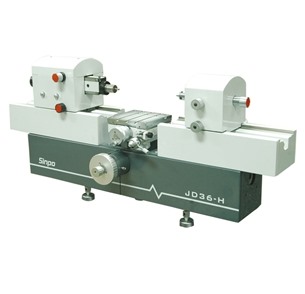

JD36-H

名称:JD36-H

详细信息
测量范围(mm):  外尺寸:测量0~100,相对测量0~750
内尺寸:使用小测钩(伸入深度12,壁厚50)为10~480
使用大测钩(伸入深度50,壁厚85)为30~450
使用电测装置测量:用电测测钩 为1~60,用万测钩时为14~112
测量分辨率: 0.1μ

仪器准确度(20C±0.2C情况下):


内螺纹中径测量:
使用小测钩时(小径为13~30)
使用大测钩时(小径为31~2×(70-壁厚)), 螺距:0.5~6
外螺纹中径测量(mm):至200,螺距1-6
测量力(N):0、1.5、2.5

仪器示值变动性:



工作台:安装面积(mm )约160×160
高度调节范围 ( 0 ~100)mm,横向行程 : 25 mm
绕Y轴倾斜:±3°, 工作台转动:±4°
工作台承重:10kg
测帽内径配合尺寸:φ6H7
测帽杆与测帽内径配合的外径尺寸:φ6g6仪器使用环境:室温20℃±0.5℃,相对湿度≤60%RH
仪器质重:170kg
仪器外形尺寸(mm):长1060X宽390X高450
