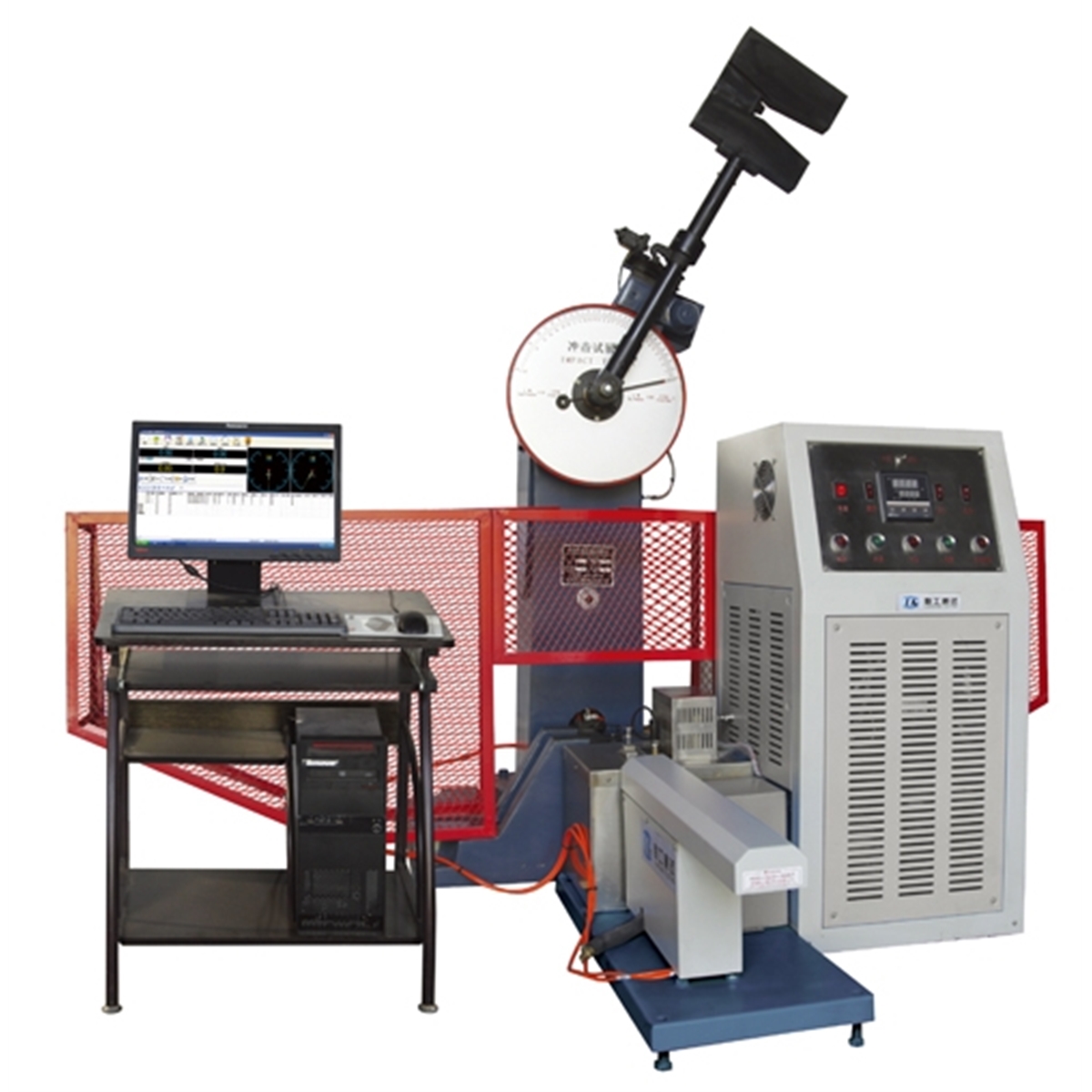

名称：JBD-300W微机控制低温自动冲击试验机
详细信息
一、设备型号及名称
JBD-300W微机控制低温自动冲击试验机
二、设备用途与特点
JBD-300W型微机控制低温自动冲击试验机用于测定金属材料在动负荷下抵抗冲击的性能，以便判断材料在动负荷下的性质。利用摆锤冲击前位能与冲击后所剩余位能之差在度盘上显示出来的方式，得到试样的吸收功。冲击能量为300J，并附带150J摆锤一个，所用试样断面为（10×10）mm。本机具有较大的冲击能量，适用于冲击韧性较大的黑色金属，如钢铁及其合金。
本机为低温试验和冲击试验一体机，配备送样装置自动送样，采用端面定位的方法使试样对中，力保试样完成低温试验后，出炉至冲击时间不超过4秒，提高试验精度及工作效率。试样冷却、恒温、温度调节、取摆、挂摆、送样、定位、冲击均为电气自动控制，自动完成。在冲断试样后利用剩余能量即自动扬摆，准备做下次冲击试验，所以在连续做低温冲击试验的试验室和大量做低温冲击试验的冶金、机械制造厂等部门更能体现其优良性。
本机配有电脑和打印机，具有双控双显功能。本机采用PLC自动控制和测量，并根据旋编测出的冲断试样后摆锤的反扬角进行运算，自动显示反扬角β值和摆锤对试样所做的吸收功，及冲击韧性ak值，并可通过电脑和数据处理与控制软件进行数据编辑和生成试验报告，亦可储存和打印试验数据、三次试验的平均功、及试验时间和序号等内容，还可实现数据远程传输。
本机冲击主体采用铸钢材料，使其在整个试验过程中刚性稳定，抗冲击能力强，不易变形，试验结果准确，使用年限长。采用大扭力离合器和大功率电机，使其在取摆及放摆时更加平稳无振动。低温部分采用复叠式压缩机制冷技术，利用热平衡原理及循环搅拌方式，达到对试样的自动均匀冷却、恒温和温度调节。
三、主要技术规格
1、冲击能量： 300J 150J
2、度盘刻度范围及分度值：
能量范围： 0-300J 0-150J
每小格分度值： 2J 1J
3、摆锤力矩： 0-300J M=160.7695N.m
0-150J M=80.3848N.m
4、摆锤预扬角： 150°
5、摆轴旋转中心至冲击点（试样中心）距离：750mm
6、冲击速度： 5.2m/s
7、试样支座跨距：40mm
8、支座钳口圆角： R（1.0～1.5）mm
（1mm为特殊定货）
9、刀刃曲率半径： R（2.0～2.5）mm
（8mm为特殊定货）
10、试样支座支撑面倾角： 11°
11、冲击刀刃夹角：30°
12、冲击刀刃厚度：16mm
13、测角范围：0-360°
14、角度分辨率： ≤0.06°
15、试样规格：10×10×55 mm
（厚度7.5、5mm为特殊定货）
16、试样盒容量：10个
17、制冷方式： 压缩机制冷
18、低温范围：室温～-40℃
19、控温精度： 波动±0.5℃，梯度2℃
20、数显计时器： 1分～999分，分辨率1分
21、冷却介质： 乙醇或其它不冻液
22、送料速度： ≤4S
23、主机外形尺寸（长×宽×高）：（2150×1510×1400）mm
24、主机重量： 640Kg
25、电源： 三相四线制380V 50Hz 2.6KW
26、工作条件：
（1）室温20°C±5°C范围内；
（2）相对湿度不大于85%；
（3）周围无腐蚀性介质、无震动、无强电磁场干扰的环境中；
（4）安装在厚度不小于200mm的混凝土地基上或固定在大于1400Kg的基础上；
（5）机座上安装基准面的水平度调至2/1000内。
四、结构简介
本机的主要组成部分有：
主机、低温装置、送料机构、定位机构、电控箱、微机等。
1、主机：由机身、传动机构、挂脱摆机构、指示机构、摆锤、自动扬摆讯号装置等组成。
（1）机械挂脱摆部分：
按“取摆”按钮后，摆锤扬起挂好，保险销伸出。按“自动送料”按钮，试验机将实现：送样→定位→夹紧→试样到位，接着按“退销”按钮，然后按“冲击”即进行一次冲击试验，冲断试样后摆锤自动扬摆挂起，保险销自动伸出，准备做下一次冲击试验。
（2）指示机构：
指示机构的作用是将试验时试样吸收功显示出来，由标度盘、指针、拨针等组成。本机为微机控制，含有两套读数系统，试验结果同时在电脑上显示。
（3）摆锤部分：
摆锤是由摆体、刀刃、摆杆、接头、插头、挂钩等零件组成。为方便用户更换不同能量等级的摆锤，随机带有拆卸器。
2、低温装置：主要由制冷系统和低温槽两部分组成。
打开电源和制冷开关后，高温压缩机开始工作，当达到低温压缩机启动条件时（约5分钟），低温压缩机会自动启动，制冷系统进入正式制冷工作状态。制冷压缩机连续不断地工作，当槽内温度接近设定温度时，冷却槽中的加热装置开始按PID调节方式提供热量，用以平衡制冷系统生产的多余冷量，以达到恒温的目的。搅拌可使冷却槽内的介质不断循环，以达到槽内的温度均匀一致。
3、送料机构：
试样在低温装置中冷却至所需温度后，该机构可迅速的将试样送到钳口支承面上。调节开关撞块的位置，可以调节送料杆的位置及行程长度。
4、定位机构：
做冲击试验时，试样必须紧贴钳口侧面，使试样缺口正确处于摆锤轴线中心，才可保证试验结果的准确性，本机通过定位机构，采用端面定位的方法使试样对中。
5、电气控制系统：
本机的电气控制系统为微处理器控制系统。
五、设备主要配置
1、300J主机 一台
2、150J、300J摆锤 各一个
3、试样盒 一个
4、制冷温控装置 一套（装在主机上）
5、自动送料装置 一套（装在主机上）
6、取摆传动装置 一套（装在主机上）
7、自动挂摆装置 一套（装在主机上）
8、电脑 一台
9、彩色喷墨A4打印机 一台
10、数据处理与控制软件 一套
11、跨距找正板 一个
12、试样对中器 一个
13、拆卸器 一个（换摆用）
14、地脚螺栓 四个
15、安全防护装置 一套
